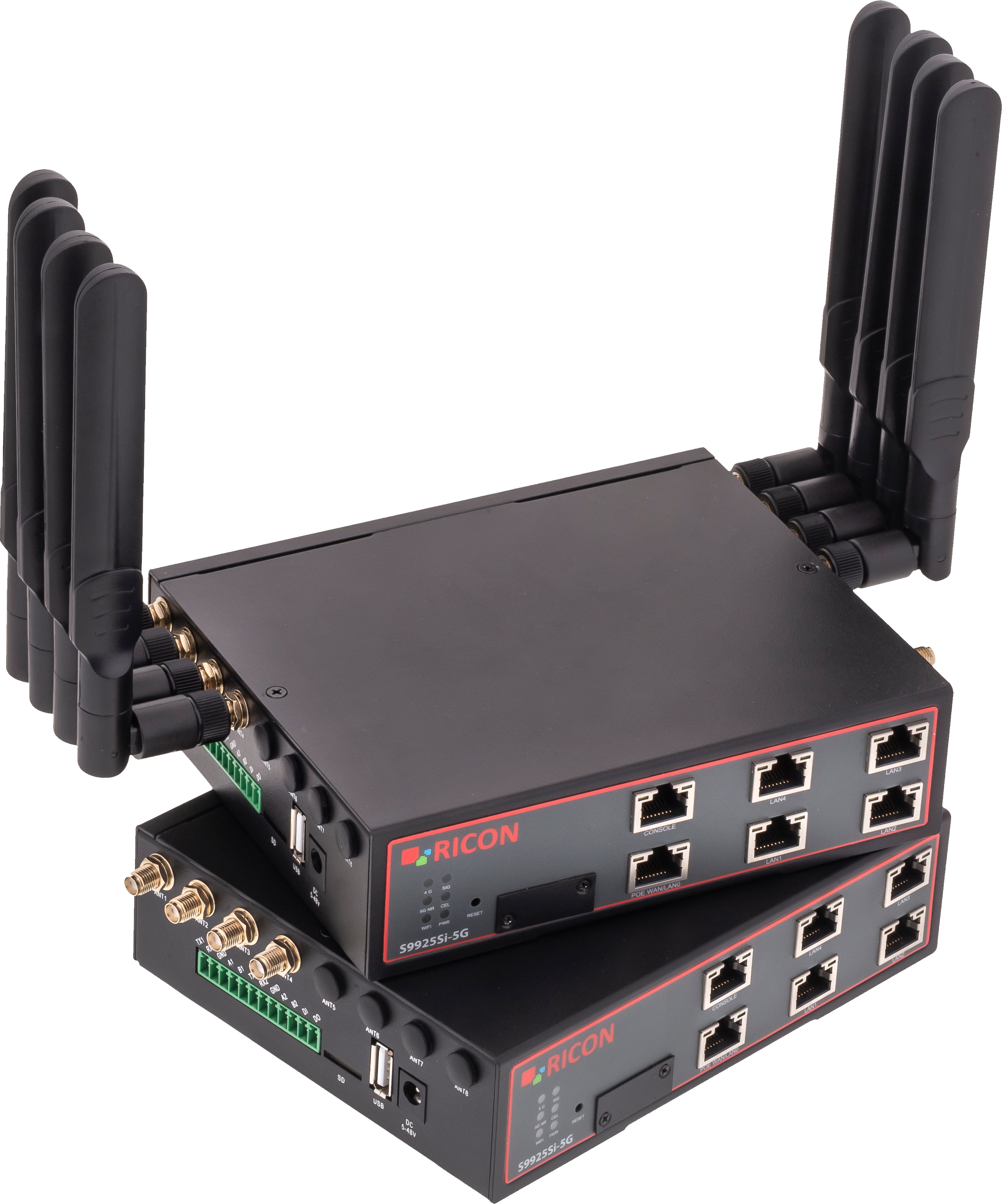

S9925Si-5G


Genel Bakış

RICON S9925Si Router, Qualcomm SDX62 çipi ile desteklenen 5G NR hücresel ağ teknolojisi için tasarlanmış endüstriyel sınıf, yüksek hızlı bir mobil yönlendiricidir. Tek radyo modem arayüzü ve çift SIM yuvası ile uzak ofis güvenliği, veri toplama ve IoT uygulamaları için sağlam bağlantı sağlar.
S9925Si Router, ZeroTouch-RF ile otomatik kurulum sunarak saha servis maliyetlerini düşürür ve maksimum verimlilik sağlar. Gigabit sınıfı 4 x LAN ve 1 x WAN (PoE) anahtar portları, çift bant WiFi (2.4GHz/5GHz) ve yaklaşık 600 Mbps veri aktarım hızı sunar. IP30 koruması ile -40~70°C zorlu ortamlarda güvenilir çalışır.
Web GUI, CLI veya Ricon Management System Controller (RMSC) ile kolay yapılandırma ve tüm Ricon ürünlerinin toplu konfigürasyonu ve gerçek zamanlı izlenmesi mümkündür. Router, IPSec, OpenVPN, kimlik tabanlı güvenlik duvarı ve GNSS konumlandırma (GPS/QZSS/GLONASS/BDS) gibi gelişmiş özellikleri destekler.


Anahtar Özellikler
  • Gigabit sınıfı 4 x LAN Anahtar Portu
  • Gigabit sınıfı 1 x WAN Anahtar Portu (PoE)
  • Tek radyo Modem Arayüzü
  • Tek 5G (SDX62 Qualcomm)
  • PoE Güç Desteği
  • 1 x Harici SD/TF Kart Yuvası
  • 1 x USB 2.0 Portu (Tip-A)
  • 2 x SIM Yuvası
  • 1 x Endüstriyel DC Güç Girişi 2.1mm
  • 1 x 2.4GHz WiFi Arayüzü
  • 1 x 5GHz WiFi Arayüzü
  • 1 x Seri Konsol Portu (RJ-45)
  • MTBF: >250.000 saat

Özellikler

Genel Özellikler


CPU

Qualcomm IPQ4019

Quad-Core ARM Dual Cortex A9 @2.2GHz

Hafıza

2GB DDR3

Depolama

eMMC – Samsung C499918 5.1 HS400

4Gb /w SLC mode partitioning (8Gb Full Size)

Secure Boot

ARM Trustzone

RTC (Real-Time Clock)

Phillips PCF8563

HW Watchdog

SGMICRO SGM706/C122731

SPI Flash

2 x 256MB Integrated resillient


Arayüzler ve Yapılandırma

LAN

4x10/100 Mb


WAN

1x10/100 Mb


DHCP Server

IPv4/IPv6 Desteği

Yerel VLAN için DHCP Sunucusu modu

Her VLAN için DHCP Sunucusu modu

DHCP Yönlendirme/Aktarma

Yapılandırılabilir kapsam seçenekleri (IP Havuzu, hariç tutulan adresler, varsayılan ağ geçidi, DNS adresleri, etki alanı öneki…)


Hücresel Özellikler


Hücresel Modem Modülü

Quectel RM520N-GL (5G Qualcomm SDX62 Chipset)

Modül Tipi

M.2

Bölge

Global

Chipset

Qualcomm SDX62 5G

Kategori

5G: 3GPP Rel-16

Hücresel Bantlar (SDX62)

Quectel RM520N-GL

5G NR/NSA

n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/

66/ 70/ 71/ 75/ 76/ 77/ 78/ 79

5G NR/SA

n1/ 2/ 3/ 5/ 7/ 8/ 12/ 13/ 14/ 18/ 20/ 25/ 26/ 28/ 29/ 30/ 38/ 40/ 41/ 48/

66/ 70/ 71/ 75/ 76/ 77/ 78/ 79

LTE-FDD

B1/ 2/ 3/ 4/ 5/ 7/ 8/ 12/ 13/ 14/ 17/ 18/ 19/ 20/ 25/ 26/ 28/ 29/ 30/

32/ 66/ 71

LTE-TDD

B34/ 38/ 39/ 40/ 41/ 42/ 43/ 46 (LAA)/ 48 (CBRS)

DL 3CA

Intra-Band and Inter-band

DL 256QAM/ UL 64QAM

Desteklenir

SIM Desteği

2 x U-SIM Kartı


Güvenlik Özellikleri

Güvenlik Duvarı

Durum bilgisi içeren güvenlik duvarı (DoS, ALG, SPF, Kimlik Avı Koruması)

Alt ağlar ve ana bilgisayarlar (LAN/WAN/Tünel) için belirli izin verme/engelleme kuralları

WEB kullanıcı arayüzü ve komut satırı arayüzü için belirli kaynaklara erişime izin verme/engelleme

Filtreler

Alan Adı Filtreleri

AllowList and DenyList for specific Domain Names

IP Filtreleri

AllowList and DenyList for specific IP Hosts, Subnets

MAC Filtreleri

WhiteList and BlackList for specific MAC Addresses

TrustZone

ARM TrustZone is desteklenir

Misc

Güvenlik günlüğü kaydı

Güvenlik alarmları

Paket yakalama günlüğü kaydı (Dosyaya döküm pcap)


GNSS / GPS Özellikleri

Chipset

Quectel LC29HAAMD

Desteklenen Bantlar

GPS/ QZSS: L1 C/A, L5

GLONASS: L1

Galileo: E1, E5a

BDS: B1I, B2a

Default Constellations

GPS + GLONASS + Galileo + BDS +

QZSS

Eş Zamanlı GNSS Sayısı

4 + QZSS

Sensitivity

Acquisition: -147 dBm

Tracking: -165 dBm

Reacquisition: -159 dBm

Protokoller

NMEA 0183/ RTCM 3.x

SBAS

WAAS, EGNOS, MSAS and GAGAN


Yönetim Özellikleri

Yönetim Arayüzleri

Web Kullanıcı Arayüzü

CLI (Telnet, SSH, SSHv2)

Veri modelleriyle TR069: TR0181 ve TR098 entegre.

SNMPv2, SNMPv2c, SNMPv3

Modem Yönetimi için AT Komutları (CLI)

Sürüm Yönetimi

Görüntü Denetim Toplamı

Aktif sürüm ve yedek sürüm

Uzaktan yükseltme başarısız olduğunda otomatik geri alma özelliği

Hesap Yönetimi

Entegre Yönetici/Misafir muhasebesi

TACACS/TACACS+, Radius Yetkilendirme modelleri

Alınabilir Parametreler

WEB UI / CLI / TR-069 / SNMP

  • RSRP
  • RSRQ
  • RSSI
  • SINR
  • Cell ID/NCI/BTS Id
  • EarFCN
  • BAND
  • Bandwidth Live
  • Tx power
  • SIM ICCID
  • LAC
  • LAN IP Adresi
  • WAN IP adresi
  • Seri Numarası
  • Yazılım Sürümü
  • Statü
  • Sinyal Sevitesi


Hücresel Modem Özellikleri

APN Veri Hizmetleri

Dinamik APN desteği

Çoklu APN desteği (Maksimum 4 Eşzamanlı APN)

SIM PIN yönetimi

WAN tünel(ler)ine ve arayüzlerine APN statik eşleme

LAN ve VLAN(lar)a APN statik eşleme

Çift radyo ile Politika Yönlendirmeli Çoklu Taşıyıcı Desteği

Köprü Modu Desteği

Modem Arayüz Yapılandırması

Yapılandırılabilir MTU boyutu

SIM yuvası seçimi

Tam bant tarama

Modem bant kilidi

Otomatik/isteğe bağlı arama

Radyoyu etkinleştirme/devre dışı bırakma

PPPD ve DHCP arama seçenekleri

Modem Yedekleme

Arayüz kesintilerinde yedekli çalışma desteği.

Trafik akışı kesintilerinde yedekli çalışma desteği.

Otomatik bağlantı kurtarma desteği.

Ana hatta otomatik dönüş (Çift Modem Modülleriyle desteklenir)

Ana hatta planlı dönüş (Tek Modem Modülüyle desteklenir)


Wi-Fi


Chipset

Qualcomm IPQ4019 Integrated

Wi-Fi Özellikleri

Genel Özellikler

2x2/40MHz Radyo

2,4GHz, 5GHz tam bant desteği

64'e kadar eş zamanlı istemci

2.4 GHz (WiFi4)

IEEE802.11 a/b/g/n

20/40MHz Desteği

Tx Çıkış Frekans Aralığı: 2400~2496 MHz

5.8 GHz (WiFi5)

IEEE802.11 n/ac

20/40MHz Desteği

Tx Çıkış Frekans Aralığı: 4900~5925 MHz

Verimlilik ~600Mbps

MIMO

2x2 DL MIMO

MU-MIMO

Bölge

Global

Kablosuz Güvenlik

Protokoller

WEP, WPA, WPA2, WPA3 İstemcisi

Şifreleme

AES, TKIP

Mod

Erişim Noktası, WiFi İstemcisi (İstasyon) modları desteklenir

**MU-MIMO yukarıdaki her iki modda da desteklenir

**2x2 DL MIMO yukarıdaki her iki modda da desteklenir

Multi SSID

Erişim Noktası Modu ile desteklenir

İstemci (İstasyon) modu ile desteklenmez


Düzenleyici


Sertifikalar

FCC

CE-RED

E-Mark (Araç Titreşim Uyumluluğu)

RoHS

Sağlık ve Güvenlik

IEC 62368-1:2018

EN IEC 62368-1:2020+A11:2020

EN IEC 62311:2020

EMC

ETSI EN 301 489-1 V2.2.3

ETSI EN 301 489-17 V3.2.4

ETSI EN 301 489-52 V1.2.1

EN 55032:2015+A11:2020

EN 55035:2017+A11:2020

EN IEC 61000-3-2:2019

EN 61000-3-3:2013+A1:2019

Radyo Spektrumunun Verimli Kullanımı

·     ETSI EN 300 328 V2.2.2

·     ETSI EN 301 511 V12.5.1

·     ETSI EN 301 908-1 V13.1.1

·     ETSI EN 301 908-2 V13.1.1

·     ETSI EN 301 908-13 V13.1.1


Ağ Özellikleri

Yönlendirme

Statik Yönlendirme

RIPv1, RIPv2

OSPFv2, OSPFv3

BGP, eBGP

MPLS

VRF, VRF-Lite

Tüneller

IPSec

IKEv1, IKEv2

Şifreleme Algoritmaları (DES, 3DES, AES, AES128, AES256)

Hash (md5, SHA, SHA256)

Tünel/Taşıma modları

Çoklu Erişim Listesi yapılandırılabilir

GRE, mGRE, DMVPN (Layer3)

Yapılandırılabilir MTU mss ayarı

EoGRE (Layer2)

L2TP Client, L2TP Server, PPTP

** Farklı LAN/VLAN'lar için birden fazla eşzamanlı tünel varlığı

Yönlendirme

NAT (Enable/Disable)

PAT

Port Yönlendirme

RBUE (UE Arkası Rota)

QoS

L2 Ağ Köprüleme

Yük Dengeleme

Paket Başına Yönlendirme Desteği


Güvenlik Özellikleri

Güvenlik duvarı

Durum bilgisi içeren güvenlik duvarı (DoS, ALG, SPF, Kimlik Avı Koruması)

Alt ağlar ve ana bilgisayarlar (LAN/WAN/Tünel) için belirli izin verme/engelleme kuralları

WEB kullanıcı arayüzü ve komut satırı arayüzü için belirli kaynaklara erişime izin verme/engelleme

Filtreler

Alan Adı Filtreleri

Belirli Alan Adları için İzin Verilenler Listesi ve Reddedilenler Listesi

IP Filtreleri

Belirli IP Ana Bilgisayarları ve Alt Ağlar için İzin Verilenler Listesi ve Reddedilenler Listesi

MAC Filtreleri

Belirli MAC Adresleri için Beyaz Liste ve Kara Liste

TrustZone

ARM TrustZone destekler


Sipariş Bilgileri ve Aksesuarlar

S9925Si-LTE

Yüksek Hızlı Mobil Yönlendirici - 5G NR Tek Hücreli Radyo Arayüzü

4xLAN Gigabit, 1xWAN Gigabit PoE, 2xSIM Yuvası

2,4 GHz-5 GHz Wi-Fi 802.11b/g/n/ac


Varsayılanlar

Varsayılan Kutu İçeriği

1 x S9925Si Yönlendirici Donanımı

5G NR için 4 x Çok Bantlı Çok Yönlü Anten

2,4 GHz ve 5 GHz için 4 x WiFi anteni

1 x 48 VDC 1,5 A 60 W Güç Kaynağı

1 x DIN Ray montaj kiti

1 x 12 PIN Terminal bloğu konnektörü (İsteğe bağlı)

1 x GPS Anteni 2 m. İç Mekan

1 x 1 m. CAT6 Ethernet bağlantı kablosu

1 x 1,5 m. CAT6 Ethernet bağlantı kablosu
